Шаровые краны полнопроходные нержавеющие из стали AISI316 (CF8M) DN15-150 PN40 (до DN50) PN16 в DN65-150 фланец/фланец Тип ABRA-BV41

Поделитесь ссылкой с коллегами:

Шаровые краны полнопроходные нержавеющие из стали AISI316 (CF8M) DN15-150 PN40 (до DN50) PN16 в DN65-150 фланец/фланец Тип ABRA-BV41

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV41 самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).
Материалы: Подробное описание. Разрешительная документация (ссылка).

Прайс-лист и наличие на складе

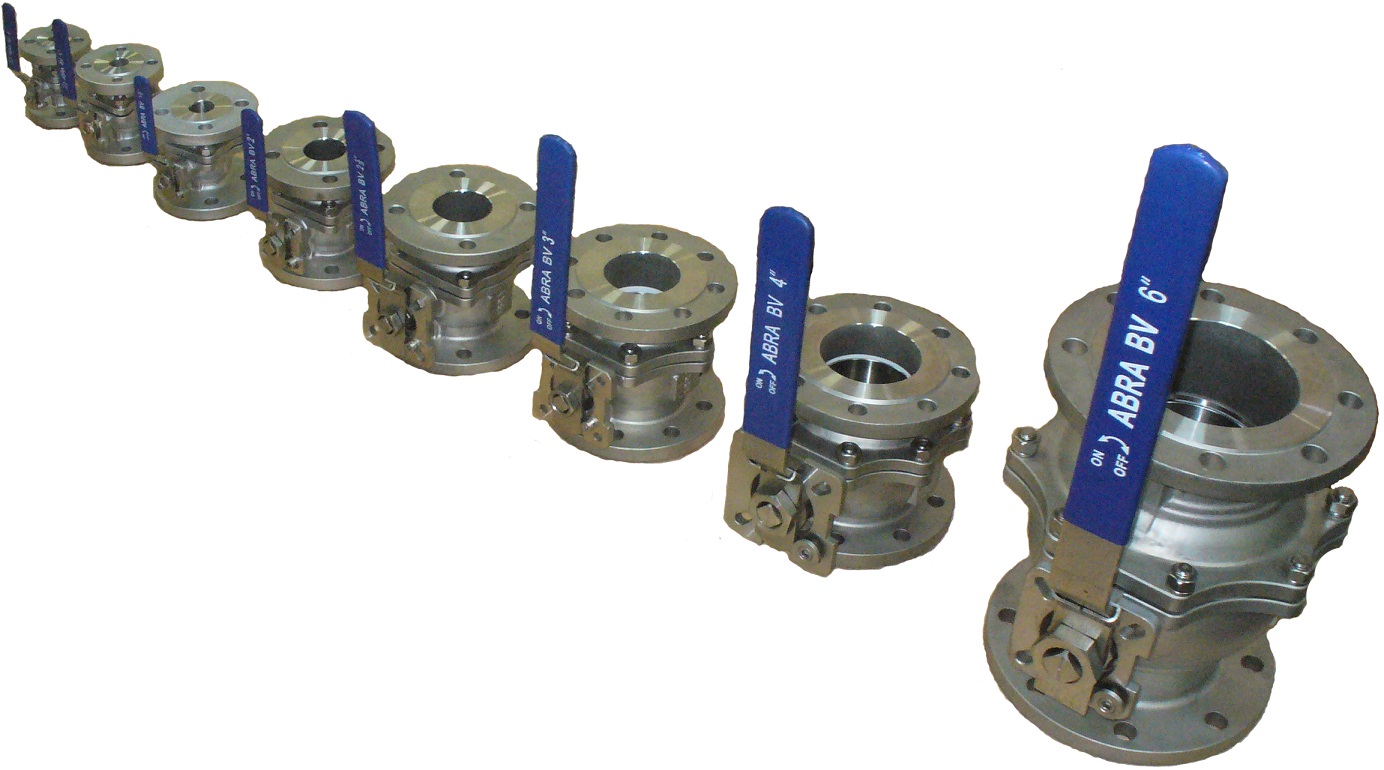

Безупречный внешний вид шаровых кранов нержавеющих из стали AISI316 (CF8M) Ду 15-150 Ру40 фланец/фланец Тип ABRA-BV41 :

Шаровой кран полнопроходный  из нержавеющей стали фланец/фланец с рукояткой и ISO фланцем под установку привода AISI316 (CF8M)  ABRA (фланцевый нержавеющий шаровой кран)

Шаровой кран полнопроходный  из нержавеющей стали фланец/фланец с рукояткой и ISO фланцем под установку привода AISI316 (CF8M)  ABRA (фланцевый нержавеющий шаровой кран)

Рабочие среды и применения:

Основные технические характеристики:

  • Максимальное давление для пара 8 бар
  • Максимальная рабочая температура 180 °C
  • Максимально допустимая температура 200 °С
  • Гидравлический тест на холодной воде 24/64 бар

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

  • В любых системах на следующих средах:
    • вода, в т.ч. морская, техническая, питьевая, сетевая, подпиточная, дистиллированная и т.д.
    • солевые водные растворы
    • водяной пар (до 8 бар),
    • сжатый воздух, нейтральные газы,
    • природный газ, фреоны (хладоны, хладагенты) - газообразные
    • спирты, уксусная кислота, их растворы
    • аммиак,
    • антифризы в т.ч. водно-гликолевые,
    • перхлорэтилен = тетрахлорэтилен = ПЭ строго до 120°C - только жидкий
    • слабоагрессивные среды,
    • светлые и темные нефтепродукты
    • прочие среды
  • холодное водоснабжение (ХВС),
  • горячее водоснабжение (ГВС),
  • теплоснабжение с любым стандартным теплоносителем (включая антифризы),
  • паровые системы (паровые линии, паропроводы) до 200°C,
  • конденсатные линии,
  • технологическое водоснабжение,
  • газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
  • водоподготовка и водозабор,
  • транспортировка минеральных и синтетических масел и т.д.

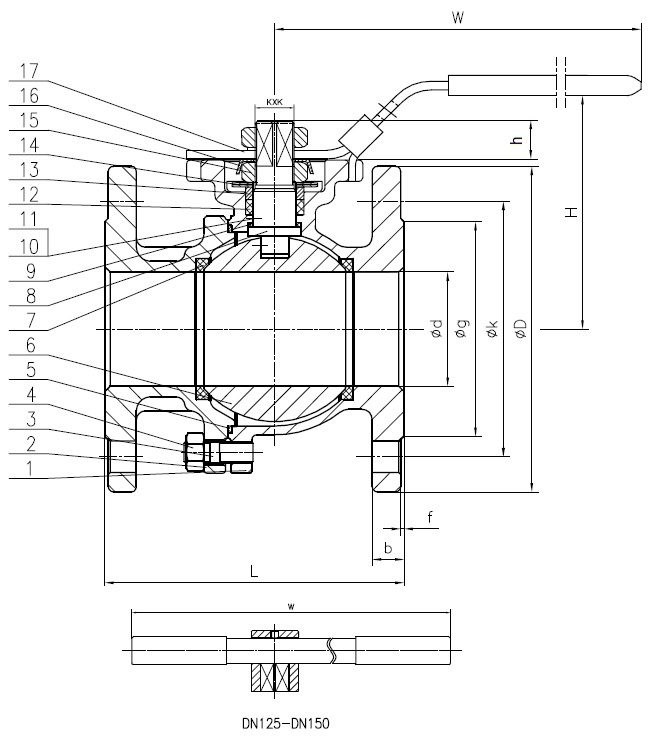

Чертеж габаритный шарового крана нержавеющего полнопроходного фланцевого ABRA-BV41 ( размеры в таблице ниже):

Шаровой кран полнопроходный  из нержавеющей стали фланец/фланец с рукояткой и ISO фланцем под установку привода AISI316 (CF8M)  ABRA (фланцевый нержавеющий шаровой кран)

Условные графические изображения
шарового крана из нержавеющей стали
на чертежах и схемах:

Условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 1.

Условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 2.
Вариант 1. Шаровой кран.
Правильный но редкий.
Вариант 2. Шаровой кран.
Правильный но редкий.
Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 3. Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 4.
Вариант 3.
Знак "Вентиль проходной"
Шаровой кран так обозначать неверно, но обозначают так часто.
Вариант 4.
Знак "Задвижка клиновая или шиберная "
Шаровой кран так обозначать неверно, но обозначают так часто
Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 5.
.Вариант 5.
Знак "Задвижка клиновая или шиберная "
Шаровой кран так обозначать неверно, но обозначают так часто
.

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 15-150 Ру40 (до Ду50) Ру16 в (Ду65-150) фланец/фланец Тип ABRA-BV41. Размеры в мм.


Ду / DN
15 20 25 32 40 50 65 80 100 125 150
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" 5" 6"
Ру / PN 40 16
Максимально допустимая температура 200 °C,
Минимальная температура окружающей среды -60 °C,
Код товара ABRA-BV41-
-Q41F-DIN-
-2G-015
ABRA-BV41-
-Q41F-DIN-
-2G
-020
ABRA-BV41-
-Q41F-DIN-
-2G
-025
ABRA-BV41-
-Q41F-DIN-
-2G
-032
ABRA-BV41-
-Q41F-DIN-
-2G
-040
ABRA-BV41-
-Q41F-DIN-
-2G
-050
ABRA-BV41-
-Q41F-DIN-
-2G
-065
ABRA-BV41-
-Q41F-DIN-
-2G
-080
ABRA-BV41-
-Q41F-DIN-
-2G
-100
ABRA-BV41-
-Q41F-DIN-
-2G
-125
ABRA-BV41-
-Q41F-DIN-
-2G
-150
ød, мм 15 20 25 32 40 50  65 80 100 125  150
øg, мм, внешний диаметр присоединительного выступа фланца 45 54 65 78 88 102 122 138 158 188 212
f, мм, высота присоединительного выступа фланца  2 2  2  2  2  3  2 2 2  2 2
øk, мм, PCD, межосевое расстояние присоединительных отвестий фланца 65 75 85 100 110 125 145 160 180 210 240
кол-во и диаметр присоединительных отверстий фланца, мм ø14 ø14 ø14 ø18 ø18 ø18 ø18 ø18 ø18 ø18 ø22
øD, мм, внешний диаметр фланца  95 105  115  140  150  165 185  200  220 250 285
b, мм,  толщина фланца  14  16 16  16 16 17 16  18 18  20 20
L, мм, строительная длина 115  120  125  130  140  150 170  180 190 325  350
Н, мм,  строительная высота (от оси трубы)   75  80 95 110  135  142 157 183 195 290 308
h, мм 11 11 11 11 16 18 19 20 24 32 37
W, мм, длина рукоятки шарового крана от оси поворота  130  130  150 180 200 230 250  280 320 700 800
KxK, мм, квадрат 9х9  9х9 11х11 11х11 14х14 14х14 17х17 17х17 22х22 22х22 27х27
М12х1,5 М14х1,5 М18х1,5 М22х1,5 М30х2 М36х2
Кv, м3/час
22,3
42,8
80,5
102,8
222,8
411,3
642,7
1114,0
1970,0
3856,0
4727,0
Вес, кг /шт.  2,380 2,800 3,900 5,600 7,100 8,900 12,100 15,600 20,300 34,200 46,800
ISO5211/5210 F03/F04 F03/F04 F04/F05 F04/F05 F05/F07 F05/F07 F07/F10 F07/F10 F10/F12 F10/F12 F10/F12
ISO PCD min / присоединение / ксо  36/M5x4  36/M5x4 42/M5x4  42/M5x4  50/M6x4 50/M6x4  70/M8x4  70/M8x4  102/M10x4 102/M10x4 102/M10x4
ISO PCD max / присоединение / ксо   42/M5x4 42/M5x4 50/M6x4 50/M6x4  70/M8x4  70/M8x4  102/M10x4 102/M10x4  125/M12x4  125/M12x4 125/M12x4
Крутящий момент, Н*м, при полном перепаде* 7 14 23 31 38,5 55 66 77 176 240 380
*После длительного простоя момент "срыва" (стартовый момент) может превышать указанный в 1,5 - 2 раза

Спецификация, размер и количество деталей и материалов шарового крана ABRA-BV41 фланцевого. Таблица:

Номер на чертеже Наименование Кол-во Материал
1 Корпус 1 Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2 (Нержавеющие стали)
2 Крышка корпуса 1 Нержавеющая сталь AISI/SAE SS 316
3 Болт 4 Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9
4

Гайка

4 Нержавеющая сталь AISI/SAE SS 304
5 Прокладка 2 PTFE (Фторопласт-4, Ф-4) (подробнее про тефлон)
6 Шар 1 Нержавеющая сталь AISI/SAE SS 316
7 Седло 2 PTFE (Фторопласт-4, Ф-4)
8 Шток 1 Нержавеющая сталь AISI/SAE SS 316
9 Упорная шайба 1 PTFE (Фторопласт-4, Ф-4)
10 Пружина 2 Нержавеющая сталь AISI/SAE SS 304
11 Шарик (подшипник) 2 Нержавеющая сталь AISI/SAE SS 304
12 Уплотнение штока 1 PTFE (Фторопласт-4, Ф-4)
13 Сальник 1 Нержавеющая сталь AISI/SAE SS 304
14 Пружинная шайба 1 Нержавеющая сталь AISI/SAE SS 304
15 Гайка 2 Нержавеющая сталь AISI/SAE SS 304
16 Пружинная шайба 1 Нержавеющая сталь AISI/SAE SS 304
17 Рукоятка 1 Нержавеющая сталь + Поливинилхлорид (ПВХ, PVC) (подробнее про эластомеры и пластики)

Диаграмма Давление / Температура для шарового крана ABRA-BV41 фланцевого:

Диаграмма Давление / Температура для шарового крана ABRA-BV41 фланцевого

Диаграмма определяет рабочую область для шарового крана фланцевого ABRA-BV41 в координатах Давление (в барах приборного) / Температура (° C).



Инструкция по монтажу, установке и эксплуатации шарового крана ABRA-BV41 фланцевого:

  • Монтаж и эксплуатация.
    • К монтажу и эксплуатации шарового крана ABRA-BV41 фланцевого допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
    • До начала монтажа необходимо произвести осмотр шарового крана ABRA-BV41  фланцевого. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод шарового крана ABRA-BV41 под приварку в эксплуатацию без согласования с продавцом не допускается.
  • Особенности монтажа шаровых кранов с электроприводом
    1. Перед установкой шарового крана в трубопровод необходимо настроить привод и кран на совместную работу в соответствии с инструкцией завода-изготовителя электропривода:
      1. проверить монтаж или смонтировать кран с приводом;
      2. при монтаже крана с приводом в любом положении, отличном от вертикального, привод должен иметь собственные опоры;
      3. установка привода под краном строго не рекомендуется;
      4. настроить концевые выключатели и ограничители хода для положений «открыто» и «закрыто»;
      5. произвести несколько циклов пробного открытия-закрытия крана с помощью ручного дублера;
      6. если при открытии от ручного дублера кран открывается-закрывается нормально, произвести подключение к сетям питания и управления и произвести несколько циклов пробного открытия-закрытия с помощью электропривода. Только после выполнения указанных операций, если кран с приводом функционируют нормально, допускается приступить к монтажу крана на трубопроводе.
  • Условия монтажа.
    • Перед установкой удалите пластиковые заглушки.
    • Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест».   см. подробную инструкцию на сайте наших партнеров.
    • Шаровой кран нержавеющий на трубопроводе устанавливается в любом пространственном положении.
  • Условия эксплуатации:
    • В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, шаровой кран нержавеющий должен подвергаться осмотру , как правило, не реже одного раза в год.
    • Во избежание "прикипания" внутренних элементов конструкции крана следует не реже одного раза в 6 месяцев провести цикл "полное открытие / полное закрытие" крана.
    • Спецального обслуживания шарового крана в процессе эксплуатации не требуется.
  • Условия транспортировки и хранения.
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -60…+65 °С.
    • Не допускается попадание посторонних предметов внутрь или падений шарового крана ABRA-BV41.
    • Изделие (кран нержавеющий) должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
    • При транспортировке корпус шарового крана ABRA-BV41  фланцевого должен быть защищен от повреждений.
  • Внимание!
    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
    • Не удаляйте с шарового крана ABRA-BV41  фланцевого ярлык с маркировкой.
  • Гарантийные обязательства.
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.

Кран шаровой нержавеющий из стали AISI316 (CF8M) Ду 15-150 (1/2" - 6"), Ру16/40
