Шаровые краны полнопроходные нержавеющие из стали AISI316 (CF8M) DN15-100 PN40 сварка/сварка стандартные патрубки Тип ABRA-BV61 c ISO верхним фланцем

Поделитесь ссылкой с коллегами:

Шаровые краны полнопроходные нержавеющие из стали AISI316 (CF8M) DN(Ду)15-100 PN(Ру)40 сварка/сварка стандартные патрубки Тип ABRA-BV61 c ISO верхним фланцем

Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).
Материалы: Подробное описание. Разрешительная документация (ссылка).

Прайс-лист и наличие на складе
Безупречный внешний вид шаровых кранов нержавеющих из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка стандартные патрубки Тип ABRA-BV61 c ISO верхним фланцем :

Шаровой кран полнопроходный из нержавеющей стали сварка/сварка с ISO фланцем под установку привода AISI316 (CF8M)  ABRA

Рабочие среды и применения:

Основные технические характеристики:

  • Максимальное давление для пара 8 бар
  • Максимальная рабочая температура 180 °C
  • Максимально допустимая температура 200 °С
  • Гидравлический тест на холодной воде 64 бар

Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

  • В любых системах на следующих средах:
    • вода, в т.ч. морская, техническая, питьевая, сетевая, подпиточная, дистиллированная и т.д.
    • солевые водные растворы
    • водяной пар (до 8 бар),
    • сжатый воздух, нейтральные газы,
    • природный газ, фреоны (хладоны, хладагенты) - газообразные
    • спирты, уксусная кислота, их растворы
    • антифризы в т.ч. водно-гликолевые,
    • аммиак,
    • перхлорэтилен = тетрахлорэтилен = ПЭ строго до 120°C - только жидкий
    • слабоагрессивные среды,
    • светлые и темные нефтепродукты
    • прочие среды
  • холодное водоснабжение (ХВС),
  • горячее водоснабжение (ГВС),
  • теплоснабжение с любым стандартным теплоносителем (включая антифризы),
  • паровые системы (паровые линии, паропроводы) до 200°C,
  • конденсатные линии,
  • технологическое водоснабжение,
  • газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
  • водоподготовка и водозабор,
  • транспортировка минеральных и синтетических масел и т.д.

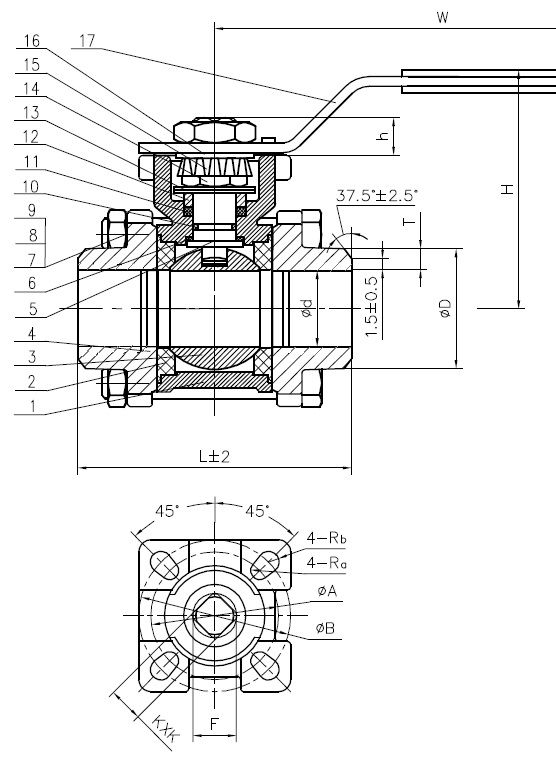

Чертеж габаритный шарового крана полнопроходного ABRA-BV61 c ISO верхним фланцем ( размеры в таблице ниже):

Шаровой кран полнопроходный из нержавеющей стали сварка/сварка с ISO фланцем под установку привода AISI316 (CF8M)  ABRA

Условные графические изображения
шарового крана из нержавеющей стали
на чертежах и схемах:

Условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 1.

Условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 2.
Вариант 1. Шаровой кран.
Правильный но редкий.
Вариант 2. Шаровой кран.
Правильный но редкий.
Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 3. Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 4.
Вариант 3.
Знак "Вентиль проходной"
Шаровой кран так обозначать неверно, но обозначают так часто.
Вариант 4.
Знак "Задвижка клиновая или шиберная "
Шаровой кран так обозначать неверно, но обозначают так часто
Неправильное, но встречающееся условное графическое изображение шарового крана. Компания АБРАДОКС. Вариант 5.
.Вариант 5.
Знак "Задвижка клиновая или шиберная "
Шаровой кран так обозначать неверно, но обозначают так часто
.

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 15-100 Ру40 сварка/сварка стандартные патрубки Тип ABRA-BV61 c ISO верхним фланцем . Размеры в мм.


Ду / DN
15 20 25 32 40 50 65 80 100
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
Ру / PN 40
Максимально допустимая температура 200 °C,
Минимальная температура окружающей среды -60 °C,
Код товара ABRA-BV61-015 ABRA-BV61-020 ABRA-BV61-025 ABRA-BV61-032 ABRA-BV61-040 ABRA-BV61-050 ABRA-BV61-065 ABRA-BV61-080 ABRA-BV61-100
ød, мм 15 20 25 32 38 50 65 80  100
L - строительная длина , мм 65 78 88 102 112 130 180 200  254
Н - строительная высота (от оси трубы) , мм 70 80 85 100 120 140 157 170 185
h, мм 10 10 10 11 15 15 18 19 22
Т, мм - толщина патрубков 3.0 3.0 3.5 3.7 4.0 4.0 4.5 5.0 6.0
W - длина рукоятки шарового крана от оси поворота, мм 105 120 150 160 180 180 245 245 280
KxK, мм, квадрат 9x9 9x9 9x9 11x11 14x14 14x14 17x17 17x17 17x17
М12х1,5 М14х1,5 М18х1,5 М22х1,5
Кv, м3/час
18,9
47,1
66
87,6
150,8
207,4
584,4
678,6
1545,0
Вес, кг /шт. 0,548 0,755 1,005 1,872 2,015 3,100 5,300 7,900 14,8
F, мм 12 12 12 14 18 18 22 22 22
ISO5211/5210  F03/F04 F03/F04 F04/F05  F04/F05 F05/F07  F05/F07 F07/F10  F07/F10  F07/F10
ISO PCD min A / присоединение Ra / ксо 36/M5x4 36/M5x4    42/M5x4   42/M5x4  50/M6x4  50/M6x4   70/M8x4  70/M8x4   70/M8x4
ISO PCD max B / присоединение Rb / ксо   42/M5x4 42/M5x4  50/M6x4  50/M6x4  70/M8x4   70/M8x4  102/M10x4 102/M10x4 102/M10x4
Крутящий момент, Н*м, при полном перепаде*  7  7  11  17,6  38,5  55 66  71,5 176
*После длительного простоя момент "срыва" (стартовый момент) может превышать указанный в 1,5 - 2 раза

Спецификация, размер и количество деталей и материалов шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка Таблица:

Номер на чертеже Наименование Кол-во Материал
1 Корпус 1 Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2 (Нержавеющие стали)
2 Седло 2 PTFE (Фторопласт-4, Ф-4) (подробнее про тефлон)
3 Шар 1 Нержавеющая сталь AISI/SAE SS 316
4 Патрубки 2 Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
5 Шток 1 Нержавеющая сталь AISI/SAE SS 316
6 Уплотнение штока 1 PTFE (Фторопласт-4, Ф-4)
7 Пружинная шайба 4 Нержавеющая сталь AISI/SAE SS 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = GB OCr18Ni9
8

Гайка

4 Нержавеющая сталь AISI/SAE SS 304
9 Болт 4 Нержавеющая сталь AISI/SAE SS 304
10 О-кольцо 1 FPM фторкаучук
11 Набивка 1 PTFE (Фторопласт-4, Ф-4)
12 Сальник 1 Нержавеющая сталь AISI/SAE SS 304
13

Дисковая пружина

2 Нержавеющая сталь AISI/SAE SS 304
14 Гайка 2  Нержавеющая сталь AISI/SAE SS 304
 15  Шайба со стопорными зубцами  1  Нержавеющая сталь AISI/SAE SS 304
 16  Шайба 1  Нержавеющая сталь AISI/SAE SS 304
 17  Рукоятка  1  Нержавеющая сталь + Поливинилхлорид (ПВХ, PVC) (подробнее про эластомеры и пластики)

Диаграмма Давление / Температура для шарового крана ABRA-BV61F c ISO верхним фланцем   сварка/сварка:

Диаграмма Давление / Температура для шарового крана ABRA-BV61F c ISO верхним фланцем  сварка/сварка:

Диаграмма определяет рабочую область для шарового крана сварка/сварка ABRA-BV61 c ISO верхним фланцем в координатах Давление (в барах приборного) / Температура (° C).



Инструкция по монтажу, установке и эксплуатации шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка :

  • Монтаж и эксплуатация.
    • К монтажу и эксплуатации шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
    • До начала монтажа необходимо произвести осмотр шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод шарового крана ABRA-BV61F c ISO верхним фланцем сварка/сварка в эксплуатацию без согласования с продавцом не допускается.
  • Условия монтажа.
    • Перед установкой удалите пластиковые заглушки.
    • При установке BV61 с присоединением сварка/сварка перед сваркой предварительно разобрать кран, а после приварки патрубков к трубопроводу, произвести сборку.
    • Шаровой кран нержавеющий на трубопроводе устанавливается в любом пространственном положении.
    • Усилия затяжки болтов для 3PC шаровых кранов:
      Ду/DN 8 10 15 20 25 32 40 50 65 80 100
      1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
      Момент затяжки Нм 20 20 30 30 30 45 45 55 55 70 70
  • Особенности монтажа шаровых кранов с электроприводом
    1. Перед установкой шарового крана в трубопровод необходимо настроить привод и кран на совместную работу в соответствии с инструкцией завода-изготовителя электропривода:
      1. проверить монтаж или смонтировать кран с приводом;
      2. при монтаже крана с приводом в любом положении, отличном от вертикального, привод должен иметь собственные опоры;
      3. установка привода под краном строго не рекомендуется;
      4. настроить концевые выключатели и ограничители хода для положений «открыто» и «закрыто»;
      5. произвести несколько циклов пробного открытия-закрытия крана с помощью ручного дублера;
      6. если при открытии от ручного дублера кран открывается-закрывается нормально, произвести подключение к сетям питания и управления и произвести несколько циклов пробного открытия-закрытия с помощью электропривода. Только после выполнения указанных операций, если кран с приводом функционируют нормально, допускается приступить к монтажу крана на трубопроводе.
  • Условия эксплуатации:
    • В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, шаровой кран нержавеющий должен подвергаться осмотру , как правило, не реже одного раза в год.
    • Во избежание "прикипания" внутренних элементов конструкции крана следует не реже одного раза в 6 месяцев провести цикл "полное открытие / полное закрытие" крана.
    • Спецального обслуживания шарового крана в процессе эксплуатации не требуется.
  • Условия транспортировки и хранения.
    • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -60…+65 °С.
    • Не допускается попадание посторонних предметов внутрь или падений шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка.
    • Изделие (кран нержавеющий) должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
    • При транспортировке корпус шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка должен быть защищен от повреждений.
  • Внимание!
    • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
    • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
    • Не удаляйте с шарового крана ABRA-BV61 c ISO верхним фланцем сварка/сварка ярлык с маркировкой.
  • Гарантийные обязательства.
    • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
    • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.

Кран шаровой нержавеющий из стали AISI316 (CF8M) Ду 15-100 (1/2" - 4"), Ру40
