Маслобензостойкая гибкая вставка фланцевая / компенсатор антивибрационный DN25-600 PN16 эластичная ABRA-EJF-16-NBR. Вибровставка - компенсатор. Компенсатор NBR фланцевый. Виброкомпенсатор NBR

Поделитесь ссылкой с коллегами:

Маслобензостойкая гибкая вставка ABRA-EJF-16-NBR эластичная DN(Ду)025-600 (1-24") PN(Ру)16 - (резиновый компенсатор антивибрационный - фланцевый, виброкомпенсатор, вибровставка фланцевая ABRA-EJF-16-NBR).

Прайс-лист и наличие на складе.   Материалы: Подробное описание.    Разрешительная документация (ссылка).
Маслобензостойкая гибкая вставка ABRA-EJF-16-NBR эластичная Ду 025-600 (1-24") Ру 16 - (резиновый компенсатор антивибрационный -  фланцевый, виброкомпенсатор, вибровставка фланцевая ABRA-EJF-16-NBR).Маслобензостойкая гибкая вставка ABRA-EJF-16-NBR эластичная Ду 025-600 (1-24") Ру 16 - (резиновый компенсатор антивибрационный -  фланцевый, виброкомпенсатор, вибровставка фланцевая ABRA-EJF-16-NBR).
Условное графическое изображение
гибкой вставки - виброкомпенсатора
на чертежах и схемах:

Условное графическое изображение гибкой вставки - виброкомпенсатора на чертежах и схемах

Гибкая вставка
Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают отличной химической устойчивостью к:
  • воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
  • минеральным маслам
  • бензинам неэтилированным
  • природному (натуральному) газу
  • большинству буровых растворов
  • алифатическим углеводородам (метан, пропан, бутан)
  • хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC
  • дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)
  • растительным и животным маслам и жирам
  • большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:

  • Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины
  • Биологически разлагающиеся гидравлические жидкости
  • Силиконовые масла и жиры (масла могут вызвать сокращение)

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:

  • Ароматические углеводороды (толуол, бензол)
  • Хлорированные углеводороды (трихлор-, перхлорэтилен)
  • Тормозные жидкости и антифризы на гликолевой основе
  • Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD
  • Ацетон; этиловый, бутиловый и т.д. эфиры

Основные назначения и области применения таких антивибрационных компенсаторов это:

  • снижение шума,
  • снижение вибрации,
  • поглощение части энергии гидравлических ударов,
  • компенсация продольных смещений трубопроводов
  • компенсация поперечных смещений (сдвигов),
  • компенсация изгибов трубопроводов,
  • гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
  • компенсация тепловых удлинений (сокращений) трубопроводов,
  • Внимательно читайте инструкцию по монтажу и установке
  • Иногда в дополнение к стандартной гибкой вставке разумно применять специальные контрольные (ограничительные) стержни

гибкие вставки эластичные - резиновые компенсаторы антивибрационные - фланцевые предназначены для установки за и перед

  • насосами,
  • вентиляторами и вентиляционными установками ,
  • компрессорами,
  • мешалками,
  • и другими устройствами создающими вибрацию или шум в системе

Компенсатор антивибрационный - виброкомпенсатор ABRA EJF NBR:

 Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок фланцевых - антивибрационных компенсаторов NBR.

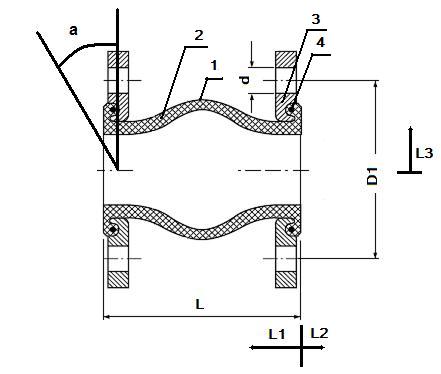

Спецификация деталей и материалов гибкой вставки - резинового антивибрационного компенсатора ABRA-EJF-16-NBR, фланцевого:

  • Корпус (1) : NBR -  Каучук вулканизированный бутадиеннитрильный (СКН) = (NBR по ANSI) BunaN= Chemigum= Nipol= Krynac= Paracril= PerbutanN =Nitril= Acryl Nitrile Butadiene Rubber(подробнее про эластомеры)
  • Корпус армирован (усилен): нейлоновым шинным кордом (2) (подробнее про эластомеры) и жесткими стальными проволочными кольцами (4)
  • Присоединительные фланцы (фланцевое соединение) (3): Оцинкованная или никелированная нехрупкая малоуглеродистая сталь

 Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок ABRA-EJF-16-NBR фланцевых - антивибрационных компенсаторов - виброкомпенсаторов.

Ду / DN 25
1"
32
1 1/4"
40
1 1/2"
50
2"
65
2 1/2"
80
3"
100
4"
125
5"
150
6"
200
8"
250
10"
300
12"
350
14"
400
16"
450
18 "
500
20"
600
24"
Давление максимальное (приборное)
16 бар (1,6 МПа)
Давление минимальное (абсолютное)
0,2 бар (0,02 МПа) (подробнее про технический вакуум)
Диапазон рабочих температур, °C
Диаграмма Давление/Температура
-10 / + 80 °C (указана максимальная температура, температура рабочая максимальная: + 70 °C)
Код товара ABRA
-EJF-
16
025NBR
ABRA
-EJF-
16
032
NBR
ABRA
-EJF-
16
040
NBR
ABRA
-EJF-
16
050
NBR
ABRA
-EJF-
16
065
NBR
ABRA
-EJF-
16
080
NBR
ABRA
-EJF-
16
100
NBR
ABRA
-EJF-
16
125
NBR
ABRA
-EJF-
16
150
NBR
ABRA
-EJF-
16
200
NBR
ABRA
-EJF-
16
250
NBR
ABRA
-EJF-
16
300
NBR
ABRA
-EJF-
16
350
NBR
ABRA
-EJF-
16
400
NBR
ABRA
-EJF-
16
450
NBR
ABRA
-EJF-
16
500
NBR
ABRA
-EJF-
16
600
NBR
L - строительная длина, мм 95 95 95 105 115 130 135 170 180 205 240 260 265 265 265 265 265
L1 - допустимое сжатие, мм 8 8 8 8 12 12 18 18 18 25 25 25 25 25 25 25 25
L2 - допустимое растяжение, мм 2 2 2 3 3 5 5 5 7 7 7 8 8 8 8 8 8
L3 - допустимое линейное
смещение (сдвиг), мм
4 4 4 4 5 5 6 6 6 10 10 10 10 10 10 10 10
а - допустимое угловое
смещение (изгиб), угловых градусов °
D1 - межосевое расстояние
присоединительных отверстий, мм
85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 770
d - диаметр присоединительных
отверстий, мм
16 18 18 18 18 18 18 18 23 23 27 27 27 30 30 33 37
КСО - количество сквозных
отверстий в 1 фланце
4 4 4 4 4 8 8 8 8 12 12 12 16 16 20 20 20
Вес, кг 2,0 3,0 4,5 5,0 6,0 7,5 9,0 12,0 15,0 20,0 25,0 30,0 33,0 47,0 55,0 63,0 81,0

Таблица: Описание присоединительного крепежа + подходящих стандартов присоединения гибких вставок ABRA-EJF-16-NBR фланцевых - антивибрационных компенсаторов.

Тип присоединения: ответные фланцы согласно таблице ниже, установка прокладок не требуется
Требования к ответному крепежу: Ду25 Ду32 Ду40 Ду50 Ду65 Ду80 Ду100 Ду125 Ду150 Ду200 Ду250 Ду300 Ду350 Ду400 Ду450 Ду500 Ду600
d - диаметр присоединительных отверстий, мм
см. таблицу габаритных размеров выше
КСО - количество сквозных отверстий в 1 фланце
см. таблицу габаритных размеров выше
Размер болта. ГОСТ 7798-70 и ГОСТ10602-94 М12
х
50
М16
х
60
М16
х
60
М16
х
65
М16
х
65
М16
х
65
М16
х
70
М16
х
70
М20
х
80
М20
х
80
М24
х
90
М24
х
90
М24
х
100
М27
х
110
М27
х
120
М30
х
130
М36
х
140
Размер гайки М12 М16 М16 М16 М16 М16 М16 М16 М20 М20 М24 М24 М24 М27 М27 М30 М36

Подходящие стандарты присоединительных фланцев для присоединения ABRA-EJF-16-NBR :

Стандарт Пояснения Подходящие типы по этому стандарту Ру или PN ответных фланцев Ду или DN ответных фланцев
ГОСТ 33259, ГОСТ Р 54432 "новые" стандарты на фланцы

Все типы (Тип 01,Тип 02,Тип 03, Тип 04, Тип 11,Тип  21), исполнения только A и B.  В Ду65 следует брать фланец Ряд 1 по ГОСТ 33259, потому, что у него 4 отверстия, как и у нашего виброкомпенсатора. Если попадется Ряд 2, то у него 8 отверстий - применимо, но не так эстетично.

(обычные "плоские" фланцы )

PN(Py) 1,0/1,6 Мпа = PN(Py)10/16 кгс/см2  - выбирать такой же, как и PN(Py) виброкомпенсатора ABRA-EJF Такой же, как и Ду (DN) виброкомпенсатора ABRA-EJF
ГОСТ 12815-80 Описывает присоединительные размеры и размеры уплотнительных поверхностей (но не тип фланцев)

Исполнение 1, ряд 1, ряд 2 для всех Ду (DN), кроме Ду80. В Ду80 следует брать фланец Ряд 1 по ГОСТ, потому, что у него 8 отверстий, как и у нашего виброкомпенсатора. Если попадется Ряд 2, то у него только 4 отверстия - применимо, но не так эстетично.

(обычные "плоские" фланцы )

ГОСТ 12820-80 - самые распространенные Стальные плоские приварные фланцы
ГОСТ 12821-80 - распространенные Стальные приварные встык (=воротниковые) фланцы
ГОСТ 12822-80 - можно встретить Стальные свободные на приварном кольце фланцы
ГОСТ 12819-80 - очень редко встречается Литые стальные фланцы
ГОСТ 12817-80 - очень редко встречается Литые из серого чугуна фланцы
ГОСТ 12818-80 - очень редко встречается Литые из ковкого чугуна фланцы (максимум Ду 80)
DIN 2501 (DIN 2633 для Ру16) / EN 1092-1 Описывает присоединительные размеры и размеры уплотнительных поверхностей

Form A, Form B (B1 и B2) - описывает присоединительную поверхность (обычные "плоские" фланцы )

Type - любой, если форма (Form) = см. выше

PN10/16 выбирать такой же, как и PN(Py) виброкомпенсатора ABRA-EJF
DIN 2526 - устарел и заменен на EN 1092-1 Описывает присоединительные размеры и размеры уплотнительных поверхностей Form A, B, C, D, E (обычные "плоские" фланцы )
Старые DIN, с присоединительными поверхностями по DIN 2526 (существовавшие до введения EN 1092) Описывают различные типы фланцев Form A, B, C, D, E (обычные "плоские" фланцы )

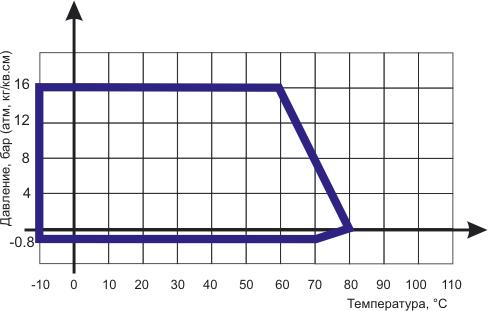

Диаграмма Давление / Температура для гибких вставок ABRA-EJF-16-NBR фланцевых - антивибрационных компенсаторов:

Диаграмма Давление / Температура для гибких вставок фланцевых - антивибрационных компенсаторов NBR

Диаграмма определяет рабочую область для гибких вставок фланцевых - антивибрационных компенсаторов в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу и установке гибкой вставки ABRA-EJF-16-NBR - резинового антивибрационного компенсатора

  1. Необходимо строго соблюдать параметры, указанные в таблицах выше, обоснованно применять контрольные стержни.
  2. !!! При установке резиновых компенсаторов ABRA в трубопроводную систему запрещается дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.

    Основные правила установки вибровставки на трубу.

  3. Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.

    Установка вибровставок между фланцами.

  4. Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA и между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
  5. Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
  6. Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) любых производителей  необходимо контролировать, применяя динамометрические ключи. В частности для вставок ABRA до Ду80 включительно максимальный момент равен 60 Н*м, а для больших Ду равен 80 Н*м.
  7. Гибкие вставки-виброкомпенсаторы могут монтироваться в любом пространственном положении
  8. Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов. Трубопроводы с обоих концов гибкой вставки должны быть закреплены в неподвижных опорах достаточно близко, чтобы рабочий диапазон смещений труб не вышел за пределы разрешенного для вставки.
  9. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3 - 5 мм. Растяжение вставки при установке недопустимо.
  10. Не допускается скручивание гибкого элемента компенсатора при монтаже.
  11. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
  12. Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
  13. Не допускается повреждение компенсатора острыми краями трубы или поверхности присоединительного фланца.
  14. Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
  15. Не допускается одновременная работа компенсатора на растяжение и сдвиг.
  16. Не допускается работа вставки на растяжение при установке на входе насоса или при работе под вакуумом (отрицательном приборном давлении).
  17. Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа.
  18. Не допускается окрашивание гибкого элемента вставки-компенсатора или покрытие его слоем изоляции
  19. Хранение вставок-компенсаторов осуществляется в ненагруженном состоянии в сухом прохладном месте.
  20. Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
  21. Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
  22. Гарантийные обязательства.
    Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
