Гибкая вставка резьбовая / компенсатор антивибрационный DN15-50 PN10 эластичная ABRA-EJS-30. Вибровставка - компенсатор. Компенсатор резиновый резьбовой.

Поделитесь ссылкой с коллегами:

Гибкая вставка эластичная DN(Ду)015-050 (1/2-2") PN(Ру)10 - резиновый компенсатор антивибрационный - резьбовой, вибровставка резьбовая ABRA-EJS-30. Резьба внутренняя/внутренняя. Код серии ABRA-EJS-30.

Материалы: Подробное описание. Разрешительная документация (ссылка).
Условное графическое изображение
гибкой вставки - виброкомпенсатора
на чертежах и схемах:

Условное графическое изображение гибкой вставки - виброкомпенсатора на чертежах и схемах

Гибкая вставка
Гибкие вставки ABRA обладают отличной химической устойчивостью к:
  • воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
  • техническому воздуху и т.д.

Основные назначения и области применения таких антивибрационных компенсаторов это:

  • снижение шума,
  • снижение вибрации,
  • поглощение части энергии гидравлических ударов,
  • компенсация продольных смещений трубопроводов
  • компенсация поперечных смещений (сдвигов),
  • компенсация изгибов трубопроводов,
  • гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
  • компенсация тепловых удлинений (сокращений) трубопроводов,
  • Внимательно читайте инструкцию по монтажу и установке

гибкие вставки эластичные - резиновые компенсаторы антивибрационные - резьбовые предназначены для установки за и перед

  • насосами,
  • вентиляторами и вентиляционными установками ,
  • компрессорами,
  • мешалками,
  • и другими устройствами создающими вибрацию или шум в системе

гибкие вставки эластичные - резиновые компенсаторы антивибрационные - резьбовые используются в системах отопления, тепло-водоснабжения, канализации и системах кондиционирования. Подробнее про ХВС, ГВС и прочее водоснабжение (здесь), а про теплоснабжение (здесь). Также данную конструкцию можно использовать на воздух, азот, углекислый газ и другие нейтральные жидкости и газы.

 Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок резьбовых - антивибрационных компенсаторов.

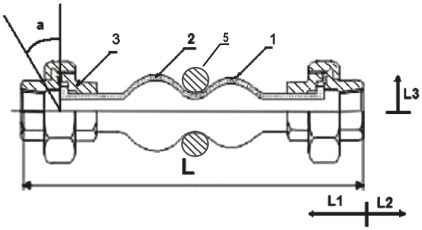

Спецификация деталей и материалов гибкой вставки ABRA-EJS-30 - резинового антивибрационного компенсатора, резьбового:

  • Корпус (1) : Жаростойкая синтетическая резина специальной композиции, превосходящая по своим качествам натуральную или хлоропреновую резину, имеющая повышенную стойкость к воздействию горячей воды и постоянную устойчивость давлению в течение продолжительного периода времени.
  • Корпус армирован (усилен) (2): нейлоновым шинным кордом (подробнее про эластомеры).
  • Муфтовое (резьбовое соединение) (3): Никелированный или оцинкованный чугун (подробнее про чугун).
  • Ориентировочная химическая стойкость чугуна (здесь)
  • Кольцо жесткости (5): (от Ду25 и выше)

 Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок ABRA-EJS-30 резьбовых - антивибрационных компенсаторов.

Ду / DN 15 (1/2") 20 (3/4") 25 (1") 32 (1 1/4") 40 (1 1/2") 50 (2")
Давление максимальное (приборное)
Давление минимальное (абсолютное)
10 бар (1,0 МПа)
0,5 бар (0,05 МПа) (подробнее про технический вакуум)
Диапазон рабочих температур, °C
Диаграмма Давление/Температура
-20 / + 110 °C (указана максимальная температура, температура рабочая максимальная: + 95 °C)
Код товара
ABRA-EJS-30-015
ABRA-EJS-30-020 ABRA-EJS-30-025 ABRA-EJS-30-032 ABRA-EJS-30-040 ABRA-EJS-30-050
L - строительная длина, мм 185 185 180 190 185 175
L1 - допустимое сжатие, мм 22 22 22 22 22 22
L2 - допустимое растяжение, мм 6 6 6 6 6 6
L3 - допустимое линейное смещение (сдвиг), мм 22 22 22 22 22 22
а - допустимое угловое смещение (изгиб), угловых градусов ° 45° 45° 45° 45° 45° 45°
Вес, кг 0,600 0,800 1,300 1,600 2,100 2,800
G - резьба присоединительная 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"

Описание присоединительной резьбы гибкой вставки ABRA-EJS-30:

Тип присоединения:

Обычная трубная резьба. Подробнее:

Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.

Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения
  • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
  • ISO R228
  • EN 10226
  • DIN 259
  • BS 2779
  • JIS B 0202
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения
  1. G, наружная или внешняя (в англоязычной литературе -  male, external) - основное
  2. BSPP, наружная или внешняя (в англоязычной литературе -  male, external) - частое
  3. BSP, наружная или внешняя (в англоязычной литературе -  male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT)
  4. PF, наружная или внешняя (в англоязычной литературе -  male, external) - японское по JIS - не очень частое
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).
  1. R, наружная или внешняя (в англоязычной литературе -  male, external) - основное
  2. BSPT, наружная или внешняя (в англоязычной литературе -  male, external) - частое
  3. PT, наружная или внешняя (в англоязычной литературе -  male, external) - японское по JIS - не очень частое

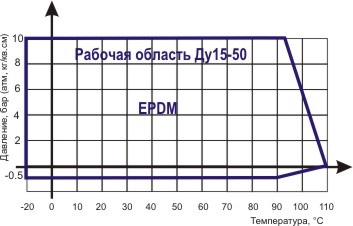

Диаграмма Давление / Температура для гибких вставок резьбовых ABRA-EJS-30 - антивибрационных компенсаторов:

Диаграмма Давление / Температура для гибких вставок резьбовых - антивибрационных компенсаторов

Диаграмма определяет рабочую область для гибких вставок резьбовых - антивибрационных компенсаторов в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу и установке гибкой вставки ABRA-EJS-30 - резинового антивибрационного компенсатора

  1. Необходимо строго соблюдать параметры, указанные в таблицах выше, обоснованно применять контрольные стержни.
  2. !!! При установке резиновых компенсаторов ABRA в трубопроводную систему запрещается дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.

    Основные правила установки вибровставки на трубу.

  3. Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.

    Установка вибровставок между фланцами.

  4. Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA и между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
  5. Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
  6. Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) любых производителей  необходимо контролировать, применяя динамометрические ключи. В частности для вставок ABRA до Ду80 включительно максимальный момент равен 60 Н*м, а для больших Ду равен 80 Н*м.
  7. Гибкие вставки-виброкомпенсаторы могут монтироваться в любом пространственном положении
  8. Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов. Трубопроводы с обоих концов гибкой вставки должны быть закреплены в неподвижных опорах достаточно близко, чтобы рабочий диапазон смещений труб не вышел за пределы разрешенного для вставки.
  9. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3 - 5 мм. Растяжение вставки при установке недопустимо.
  10. Не допускается скручивание гибкого элемента компенсатора при монтаже.
  11. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
  12. Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
  13. Не допускается повреждение компенсатора острыми краями трубы или поверхности присоединительного фланца.
  14. Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
  15. Не допускается одновременная работа компенсатора на растяжение и сдвиг.
  16. Не допускается работа вставки на растяжение при установке на входе насоса или при работе под вакуумом (отрицательном приборном давлении).
  17. Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа.
  18. Не допускается окрашивание гибкого элемента вставки-компенсатора или покрытие его слоем изоляции
  19. Хранение вставок-компенсаторов осуществляется в ненагруженном состоянии в сухом прохладном месте.
  20. Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
  21. Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
  22. Гарантийные обязательства.
    Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
