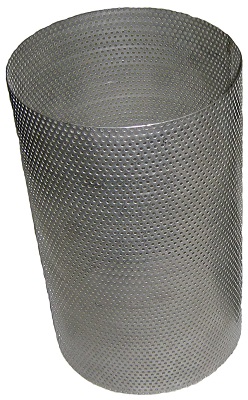

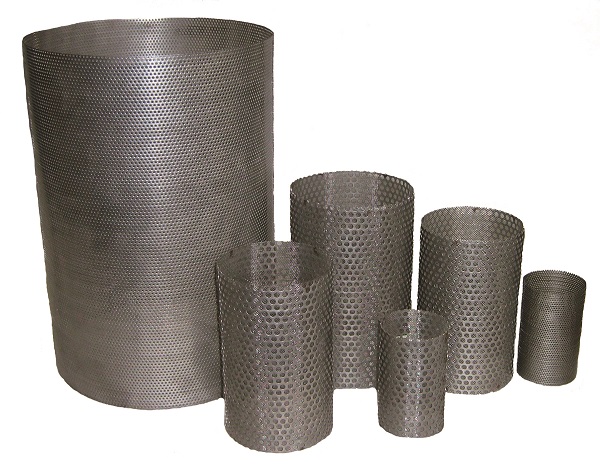

Сетки (фильтрующие элементы) для фильтров сетчатых "грязевиков" ABRA-YF-3016-D фланцевых чугунных компании Абрадокс.
Красным цветом отмечены позиции поддерживаемые на складе, синим цветом отмечены стандартные сетки т.е. установленные в фильтрах YF3016D по умолчанию, остальное поставляется под заказ.
|
Прайс-лист и наличие на складе
|

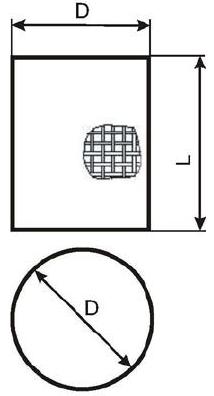

Габаритные размеры, материал, размеры отверстий.
|
Материал сетки: |
Нержавеющая сталь JIS SUS304 =
W.-nr.1.4350 = DIN X5CrNi189 =
BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 =
UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 =
AISI/SAE 304 = GB OCr18Ni9
|
|
Ду / DN
фильтра |
D, мм
диаметр
сетки |
L, мм
длина
сетки |
|
|
|
Номер сетки / диаметр отверстия в мм |
|
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
|
Mesh 30 |
Mesh 20 |
Mesh 18 |
Mesh 16 |
Mesh 15 |
Mesh 10 |
Mesh 8 |
Mesh 7 |
Mesh 5 |
|
15 |
19 |
52 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
20 |
25 |
57 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
25 |
31 |
64 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
32 |
37 |
71 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
40 |
45 |
76 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
50 |
56 |
90 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
65 |
79 |
110 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
80 |
90 |
143 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
100 |
110 |
172 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
125 |
140 |
217 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
150 |
170 |
240 |
0,4-0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
200 |
210 |
300 |
0,4-0,5 |
0,8 |
1,0 |
- |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
|
250 |
270 |
370 |
0,4-0,5 |
0,8 |
1,0 |
- |
- |
2,0 |
2,5 |
3,0 |
4,0 |
|
300 |
320 |
450 |
0,4-0,5 |
0,8 |
1,0 |
- |
- |
2,0 |
2,5 |
3,0 |
4,0 |
|
350 |
370 |
500 |
0,4-0,5 |
0,8 |
1,0 |
- |
- |
2,0 |
2,5 |
3,0 |
4,0 |
|
400 |
420 |
560 |
0,4-0,5 |
0,8 |
1,0 |
- |
- |
2,0 |
2,5 |
3,0 |
4,0 |
|
500 |
520(-2мм) |
675 |
0,4-0,5 |
- |
1,0 |
- |
- |
2,0 |
- |
3,0 |
4,0 |
|
600 |
620(-2мм) |
760 |
0,4-0,5 |
- |
1,0 |
- |
- |
2,0 |
- |
3,0 |
4,0 |
| Допуск, везде где не указан (-1мм) |
|
|
Красным цветом отмечены позиции поддерживаемые на складе, синим цветом отмечены стандартные сетки т.е. установленные в фильтрах YF3016D по умолчанию, остальное поставляется под заказ.
Инструкция по монтажу, установке и эксплуатации сетки фильтра ABRA-YF3016D сетчатого фланцевого.
- Монтаж и эксплуатация.К монтажу и эксплуатации фильтрующих элементов допускаются только лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности. При каждой установке крышки фильтра рекомендуется использовать новую прокладку.
- Условия транспортировки и хранения. Хранение и транспортировка должна осуществляться при температуре: -40 / +65 °С. Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- Внимание! Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей. Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Гарантийные обязательства. Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
|
